產品總匯Products
產品列表

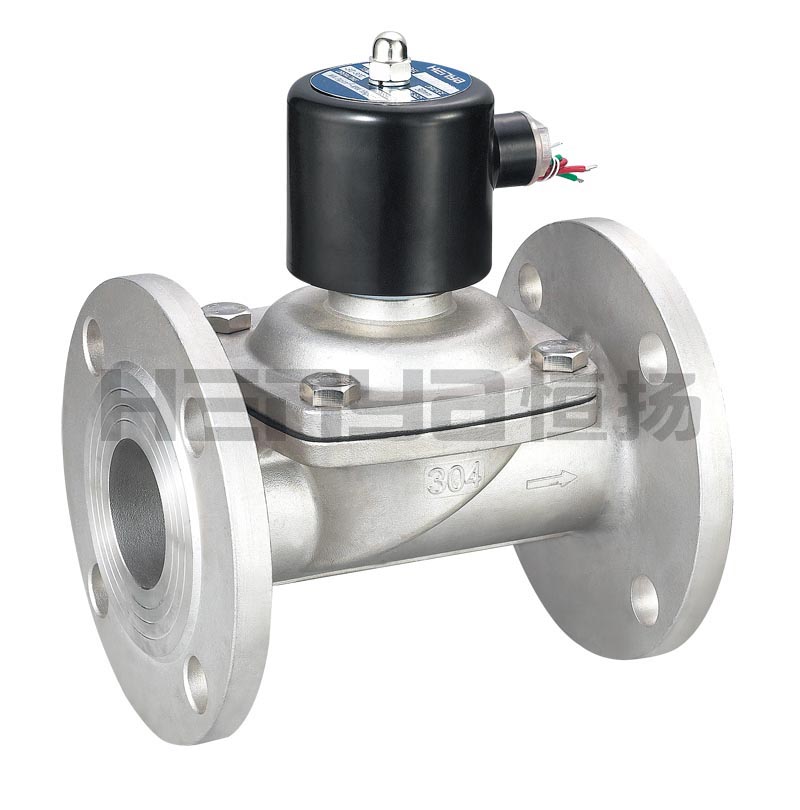

2W-不銹鋼法蘭電磁閥

所屬：電磁閥>>2W水、氣、液通用電磁閥

公稱通徑：DN10~50mm
連接方式：法蘭
工作原理：分布直動膜片式
閥體材質：黃銅、不銹鋼

咨詢熱線：0577-27863708
此產品相關資料下載
  • 產品描述
技術參數
公稱通徑 DN10~50mm
連接方式 法蘭
工作原理 分布直動膜片式
閥體材質 黃銅、不銹鋼
密封材質 丁晴橡膠NBR.氟像膠FKM.其他材質請咨詢
適用介質 液體、氣體等
介質溫度 W1 -20℃~80℃ W2 -20℃~130℃
環境溫度 標準：-20~60℃
安裝方式 水平安裝 線圈垂直向上（其他方式請咨詢）
防護等級 鐵殼型:IP54 澆封防爆型:IP65 防爆型:IP54
備注：特殊工況要求亦可根據客戶實際情況設計制造。
選型說明
閥體箭頭標注方向必須與介質流向一致，如有雙向流動，請選購本公司電動閥或氣動閥。
流體中含有雜質顆粒，應視顆粒大小在閥前安裝過濾器（濾網≥80目）
直流（DC）電源線長度不宜過長，以免線圈功率損耗，產生壓降影響正常工作。
請您在設計控制方案中優先選擇常閉型
如需防爆電磁閥、持續長時間通電及特制電壓的要求請先咨詢后選擇型號。
電源參數
電源電壓 AC:220V 110V 50/60HZ DC:24V 12V
額定 J7 AC20VA DC28W
功率 J9 AC46VA DC30W
電壓偏差 ±10%
電氣連接 普通型:引線式
防爆型:標配M14x1.5內螺紋,內置接線盒
產品功能選型
符號 功能名稱 功能內容
B 防爆型 防爆等級dⅡBT4
略 常閉 通電閥開、斷電閥關
K 常開 通電閥關、斷電閥開
備注 防爆合格證編號
生產許可證編號

產品規格參數
型號
規格 		通徑
[mm] 		J7接管螺紋[G] J9壓力范圍[bar] J10壓力范圍[bar]
AC DC AC DC AC DC
15 15 0~10 0~8 - - - -
20 20 0~10 0~8 - - - -
25 25 0~10 0~8 - - - -
32 32 - - 0~10 0~7 - -
40 40 - - 0~10 0~7 - -
50 50 - - 0~10 0~7 - -
65 65 - - - - 0~8 0~8
80 80 - - - - 0~8 0~8
100 100 - - - - 0~8 0~8

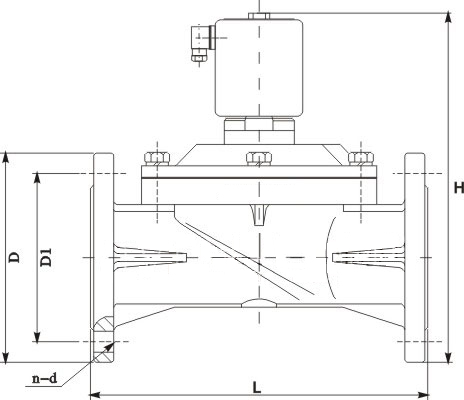

產品外形尺寸
型號
規格 		通徑
[mm] 		法蘭尺寸
L H D D1 n-d
15 15 106 141 95 65 4-φ14
20 20 106 143 105 75 4-φ14
25 25 135 166 115 85 4-φ14
32 32 142 204 145 100 4-φ18
40 40 149 217 150 110 4-φ18
50 50 184 227 165 125 4-φ18
鑄鐵法蘭外形尺寸
40 40 149 217 150 110 4-φ18
50 50 184 227 165 125 4-φ18
鑄鋼、不銹鋼法蘭外形尺寸
65 65 240 300 185 145 4-φ18
80 80 310 320 200 160 8-φ18
100 100 350 330 220 180 8-φ18
備注：以上技術參數和安裝尺寸為標準提供,其他等級壓力或特殊要求以訂貨時的約定和實物為準。
