產品描述

概述:

衛生級氣動球閥皆經過精密的檢驗流程和嚴格的品質管理，流道經過精密拋光和除菌處理，采用了全包的F4密封，沒有死角且容易清洗。氣動動衛生球閥閥體采用不銹鋼精制而成，流道內壁0.5um電子拋光，保持流體暢通無阻。

詳細參數

技術規范

注:系列球閥結構長度及連接法蘭尺寸可根據用戶要求設計制造

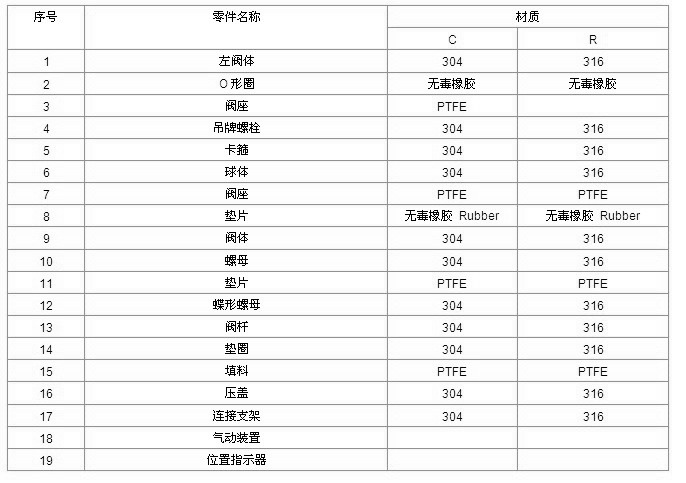

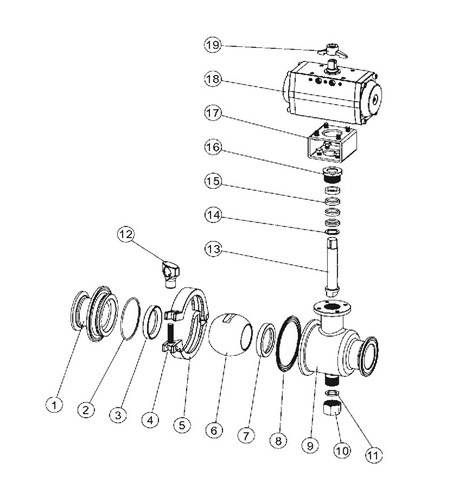

主要零件材質表

注:主要零部件及密封圈的材質亦可根據實際工況條件或用戶特殊要求設計選用.

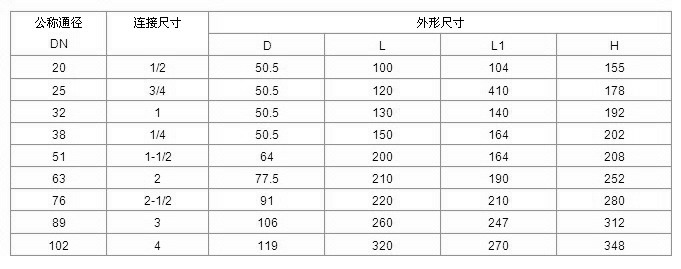

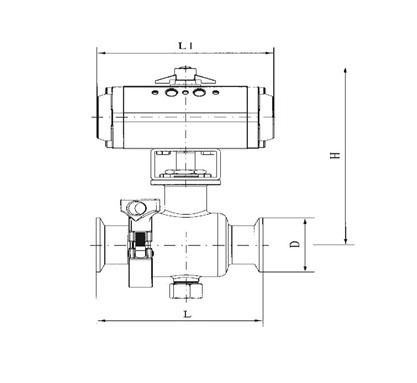

主要外形及連接法蘭尺寸

產品維護使用及安裝說明
1、本閥門安裝前，應將管道及閥門清洗干凈，密封面處不得有劃傷痕和污物，以免產生內漏或減少產品的使用壽命。
2、安裝時須仔細核對卡箍連接型號是否一致，卡箍與該閥連接處應安裝專用密封圈，使該閥與管道連接密封可靠。水平管道、垂直管道均可安裝。
3、該閥安裝完成通入壓力介質時，轉動手柄90°檢查內外密封，如無滲漏現象，即可投入正常使用。
4、使用過程中如發現蝶閥關閉時，內部仍有滲漏現象，須更換密封圈，重新正確安裝后再投入使用。
5、該蝶閥一般用于接通及斷開介質，也可以用于調節流量，但不要將該閥安裝于要求嚴格調節介質流量大小的系統中。
產品制造、檢驗標準
制造標準：GB/T12237-1989檢驗標準：GB/T13927-1992 JB/T9092-1999
配套附件
①電磁閥(DC24V、AC220V)(防爆、普通)；
②空氣減壓過濾器(三聯件)；
③限位開關(防爆、普通)；
④手動操作器；
⑤電氣定位器(4-20MA)氣動閥門定位器(0.15-0.8)Mpa；
