主要特點

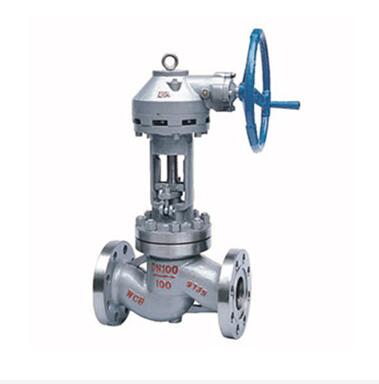

1本閥主要由閥體、閥蓋、閥瓣等零件組成球形閥體，受力均勻。
2、本閥為手動操作，順時針旋轉手輪，閥門關閉，逆時針旋轉手輪，閥門開啟。
3、DN50以下滾珠軸承，DN150、DN200、DN300等大口徑閥增設副閥瓣。介質流向從閥瓣上部流向下方。
4、為了達到好的密封性能，在結構設計上以閥瓣運動進行導向，使其能準確地落在閥座上，閥瓣在閥體中導向時，閥瓣受到流動介質的側向推動力，由閥體而不是由閥桿承受，這就進一步增加了密封性能和填料密封的可能性。
5、閥桿設計成降桿，即當閥桿升降時不轉動，閥瓣隨其升降，又一次減少閥瓣在運動時與閥坐的摩擦力，減少填料的磨損，同時上密封磨損亦可能降低到小程度。
6、在閥體的端法蘭上備有接地螺栓，以宜受用導線一螺栓連接，可避免因靜電產生火花引起爆炸事故，閥桿的外露部分均有保護措施，以便防塵土和油類，支架軸承的潤滑采用氟化脂，支架框架處裝有機玻璃蓋板，有明顯的禁油標記，提醒現場人員注意。
主要尺寸：
|
公稱壓力 |
公稱直徑DN(mm) |
D |
D1 |
D2 |
K |
L |
L1 |
F |
F1 |
C |
Z-d |
H |
H1 |
|
1.6 |
DN50 |
160 |
100 |
/ |
125 |
230 |
170 |
3 |
/ |
16 |
4-18 |
550 |
475 |
|
DN65 |
180 |
120 |
/ |
145 |
290 |
170 |
3 |
/ |
18 |
4-18 |
650 |
565 |
|
|
DN80 |
195 |
135 |
/ |
160 |
310 |
170 |
3 |
/ |
20 |
8-18 |
670 |
615 |
|
|
DN100 |
215 |
155 |
/ |
180 |
350 |
170 |
3 |
/ |
20 |
8-18 |
750 |
665 |
|
|
DN125 |
245 |
185 |
/ |
210 |
400 |
170 |
3 |
/ |
22 |
8-18 |
800 |
715 |
|
|
DN150 |
280 |
210 |
/ |
240 |
480 |
233 |
3 |
/ |
24 |
8-23 |
910 |
810 |
|
|
DN200 |
335 |
265 |
/ |
295 |
600 |
233 |
3 |
/ |
26 |
12-23 |
1000 |
850 |
|
|
2.5 |
DN50 |
160 |
100 |
/ |
125 |
230 |
170 |
3 |
/ |
20 |
4-18 |
550 |
475 |
|
DN65 |
180 |
120 |
/ |
145 |
290 |
170 |
3 |
/ |
22 |
8-18 |
650 |
565 |
