產品總匯Products
產品列表

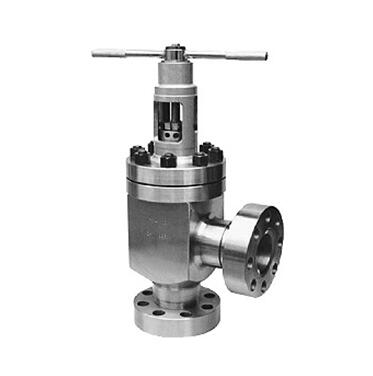

高壓角式截止閥

所屬：截止閥>>國標截止閥

閥體材質：碳鋼、不銹鋼、合金鋼
公稱壓力：1.6～32MPa
實用介質：水、油品、氯化氫等
實用溫度：-20～425℃
連接方式：法蘭連接
行業應用：廣泛用于醫療器械、太陽能、清洗設備、食品機械、燃燒器、消防安全、焊接切割、生物制藥、機械制造等行業。

咨詢熱線：0577-27863708
此產品相關資料下載
  • 產品描述

高壓角式截止閥

公稱壓力 16 32 Mpa
殼體試驗 24 48
密封試驗 17.6 35.2
氣密封試驗 0.5-0.7
適用介質 C P R
水、油品、氯化氫 氮氫混合氣 堿液、液氨、氯化氫
適用溫度(℃) ≤425


主要連接與外形尺寸：

型號 通徑
DN(mm) 		主要連接尺寸 外形尺寸
L D D1 M D2 b Z-фd LO H H1
AJ44H-320
AL44H-320 		3 60 70 42 M14×1.5 10 15 3-16 100 71 77
6 60 70 42 M14×1.5 10 15 3-16 150 80 94
J44Y-160
L44Y-160 		10 90 95 60 M24×2 10 20 3-18 200 260 275
15 105 95 60 M24×2 16 20 3-18 200 268 288
J44Y-320
L44Y-320 		10 90 95 60 M24×2 10 20 3-18 200 268 275
15 105 105 68 M33×2 17 20 3-18 200 268 288
J44Y-160
L44Y-160 		25 120 102 68 M33×2 28 20 3-18 300 225 245
32 135 115 80 M42×2 37 22 4-18 300 222 248
40 165 165 115 M52×2 47 28 6-26 350 265 300
50 190 165 115 M64×3 59 32 6-26 400 303 345
J44Y-320
L44Y-320 		25 120 115 80 M42×2 35 22 4-18 300 225 245
32 135 135 95 M48×2 41 25 4-22 300 222 248
40 165 165 115 M64×3 58 32 6-26 350 265 300
50 190 200 145 M80×3 70 40 6-29 400 303 345
GJ44H-160
GL44H-160 		65 215 200 145 M80×3 73 40 6-29 710 430 490
80 260 225 170 M100×3 93 50 6-33 810 520 600
100 290 260 195 M125×4 115 60 6-36 850 595 685
GJ44H-320
GJ44H-320 		65 215 225 170 M100×3 90 50 6-33 710 430 490
80 260 260 195 M125×4 112 60 6-36 810 520 600
100 290 300 235 M155×4 130 75 8-39 850 595
