當前位置：首頁 > > 產品總匯 > 截止閥 > 國標截止閥

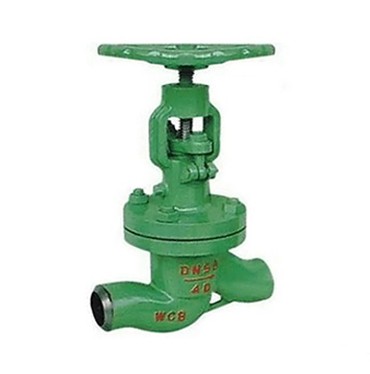

真空隔離截止閥

所屬：截止閥>>國標截止閥

閥體材質：合金鋼
公稱壓力：1.6～16MPa
實用介質：水、蒸汽、空氣
實用溫度：-20～550℃
連接方式：法蘭連接
行業應用：廣泛用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用

咨詢熱線：0577-27863708

此產品相關資料下載

• 產品描述

產品用途

真空隔離截止閥該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。

產品特點

1、本系列閥門主體采用鑄鍛結構，具有平行雙密封半強制雙向密封，密封面到位運動和塊楔緊運動分步作用實現零泄漏。

2、密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。

3、結構簡單、緊湊、檢修方便，使用壽命長。

4、閥蓋真空密封結構，具有自脹壓緊作用，并且密封采用高強膨脹材料密封，使系統與大氣完全隔離，具有很好的系統氣密封性。

5、本系列閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。

該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。

性能參數

產品類型	殼體強度試驗	上密封試驗	密封試驗	適用介質	適用溫度/℃
NKJ61H-40	6	4.4	4.4	水、蒸汽、空氣	≤425
NKJ61H-64	9.6	7	7
NKJ61H-100	15	11	11
NKJ61H-40I	6	4.4	4.4	水、蒸汽、空氣	≤550
NKJ61H-64I	9.6	7	7
NKJ61H-100I	15	11	11

產品零部件材料

零件名稱	閥體、閥蓋	閥桿	閥瓣	密封面	閥桿螺母	填料	緊固件
NKJ61H-C型	25或WCB	鉻不銹鋼	鉻不銹鋼	H：合金鋼	鋁青銅	膨脹復合石墨	優質碳鋼
NKJ61H-I型	鉻鉬鋼	20Cr1Mo1VA或38CrMoA1A	12Cr1Mo1VA	Y：硬質合金			鉻鉬鋼

產品外形及結構尺寸

公稱通徑	主要外形尺寸和連接尺寸
	L	D	D1	D2	b	Z-d	H	D0
NKJ41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
NKJ41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640
